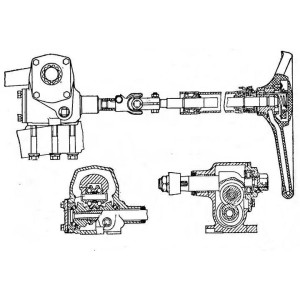

Рулевое управление УАЗ-469

Влючает в себя рулевой мех-зм с рулевым колесом и приводом.

Рулевой механизм

Картер рулевого механизма устанавливается на левый лонжерон рамы при помощи 3-х болтов. Его рабочей парой считают глобоидальный червяк и ролик с двумя гребнями. Червяк в­прессованный непосредственно на пустотелый вал, располагается в картере на 2-х конич. роликовых подшипниках. Надежность связки червяка с валом гарантируется шпоночным выступом а также шлицами рулевого червяка.
В зацеплении с червяком находится ролик с 2-мя гребнями, внутр. кольцевые канавки кот-ого яляются также ра­бочей поверхн. 2-хрядного шарикового подшипника, расположенного на оси, зафиксированной в головке вала сошки. Вал сошки крутится в 2-х подшипниках: в бронз. втулке впресованного в картер, и в цилиндрич. роликовом подшип­нике, расположенном в боковой крышке картера рулев. мех-зма, хвостовик головки вала заходит в паз на регулировоч­ном винте, вкрученного в боковую крышку картера и фиксируется при помощи стопорной шайбой и штиф­та, впрессованным в крышку а затем закрывается колпачковой гайкой.

Вал червяка рулев. мех-зма соединяется с валом управления рулево­го при помощи шарнира с крестовиной на игольчатых под­шипниках. На вилках подшипники закрепляются раскерновкой кромок посадочных отверстий.

Вал управления рулевого УАЗ-469 крутится внутри трубы колонки на 2-х шарикоподшипниках. Осевое смещение вала компенсируют при помощи пружины, расположенной между распорной втулкой нижнего подшипн. и защитной шайбой.
Защитная шайба с распорной втулкой верхн. подшипника фиксируются на валу при помощи стопорных колец, расположенных в выточках вала.
В верхн. части рул. колонки стоит контактная втулка, к кот-ой при поомщи винта крепят провод звукового сигна­ла. Винт с контактной втулкой изолируются от «массы» пластмассовыми втулками.
Рулевая колонка стремянкой и резиновой втул­кой закрепляются на распорку щитка передка а также панели приборов.
