Запчасти на КПП и раздаточную коробка УАЗ

Предложений: 75

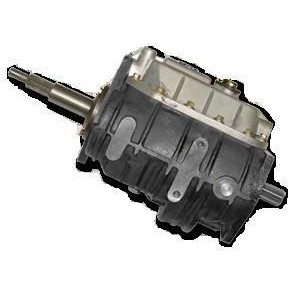

КПП УАЗ-469

Данный автомобиль комплектуют механической КПП с 4-мя ступенями, снабжаемой синхронизаторами инерц. типа необходимыми для включения различных передач при условии отсутствия шума и грохота. Синхронизаторы необходимы для выравнивания скорости соед. зубцов до их ввода в зацепление т.к. скорость вращения мотора несоответствует скорости вращения колес. Также КПП предоставляет возможность двигаться задним ходом.

Схема КПП

В картер сцепления вкручены шпильки для крепления КПП. На приводе промежуточного вала есть шестерни в постоянном зацеплении. Шестерня 1-ой передачи – прямозубая, 2-й и 3-й – спиралезубые. Располагаются на ведущем валу(двухопорном), и поддерживаются игольчатыми подшипниками. Во время включения 2-ой передачи муфтой служит шестерня 1-ой. Включение передачи задн. хода и первой происходит из-за смещения шестерен. На КПП используются шарикоподшипники. Во избежание движения по оси, шестерни укрепляются при помощи задних подшипников. Задний подшипник промежуточного вала закрепляется на валу болтом.
На устр-ве переключения есть 3 вилки, закрепленные на штоках стопорными винтами и находящимися в боковой крышке. Стопор шарообразной формы нейтрального расположения и включ. передач комплектуется штоком. Замочные сухари расположенные между штоков, не позволяют включить в одно время 2 передачи. В самой опоре находится рычаг которых служит помощником для передвижения вилок. Сам он поджимается при помощи пружины к опорной сферич. поверхности. Надетый на рычаг пыльник защищает от проникновения внутрь устр-ва пыли и грязи. Для исключения случайного включения передачи заднего хода существует предохранитель – роль которого выполняет плунжер снабженный пружиной возврата и шариком.
Смазочное приспособление коробки совмещено с раздаткой. Смазка из раздаточной коробки попадает сквозь 2-х рядный радиально -упорный подшипник и сливное устр-во, после возвращаясь сквозь сливное отверстие.

Показано 1 - 25 из 75
