Ботвоуборочная машина БМ-6

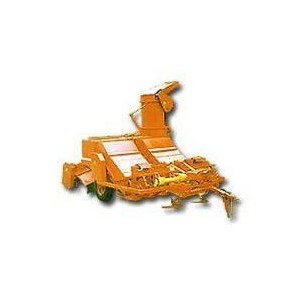

Ботвоуборочная машина БМ-6

Необходима для среза ботвы сахарной свеклы, засеянной с междурядными расстояниями в 45 см. Она одновременно срезает ботву с 6-ти рядов, собирая её и загружая в транспортное средство. Состоит из копирующего устройства, режущей аппаратуры с копиром, приемника транспортера с битером, элеватора ботвы, ботвошвыряльных барабанов и очистительных головок корней.

Техническая схема БМ-6

Копирующее устройство БМ-6 практически совпадает с КСТ-ЗА, исключением является только количество копиров — в КСТ-ЗА их 2 штуки, у БМ-6 — 3 штуки. Ботвосрезающий аппарат представлен копирующими механизмами и дисковыми ножами, шарнирно связанными с основной рамой и опирается на опорное колесо. Щуп изготовлен в виде гребенки с 7-ю фигурными полосами, соединенных со стойкой, присоединённые к кронштейну сквозь параллелограммную подвеску. Дисковые ножи в вертикальной плоскости закрепляют винтом таким образом, чтобы они имели возможность спускаться ниже уровня почвы и подниматься выше головок высокорасположенных в почве корней. Высота среза регулируется при помощи изменяющихся зазоров между щупом и лезвием ножа в вертикальной плоскости, а качество среза в горизонтальной. Ботвосрезающий аппарат укомплектовывается гладкими либо сегментными ножами в зависимости от участков работы.

Ботвосрезающий аппарат

Очиститель головок корней шарнирным способом прикреплен к машине в задней части. Это вращающийся вал, с закреплеными на нем резиновыми бичами. Во время движения машины копирующие устройство автоматически направляет машину по рядкам. Опорные колеса служат для копирования рельефа почвы в междурядьях и поддержки ботвосрезающих аппаратов на необходимой высоте. Копиры, во время их встречи с головками корней, дублируют их положение по высоте, смещая одновременно ножи ботвосрезающего аппарата. Ножи срезают головки корней вместе с ботвой и при помощи лопастей выбрасывают их на приемный транспортер. Далее ботва при помощи битера, погрузочного элеватора и ботвошвыряльного барабана направляет в транспортное средство. В битере и погрузочном элеваторе ботва перетряхивается из нее отделяются частицы почвы. Очиститель головок при помощи вращающихся резиновых бичей убирает с обрезанных корней остатки ботвы. Бичи размещают таким образом чтобы они могли ударять по головкам корней и проходить в непосредственной близости от почвы. При условии нормальной работы расстояние от концов бичей до почвы составляет 10-15 см.
