Запчасти на копнитель Комбайн ДОН-1500

Предложений: 12

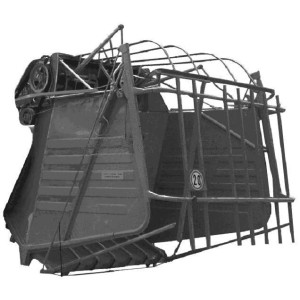

Копнитель Комбайн ДОН

Необходим при сбора соломы и половы, формовки копны и ее выгрузки. Камера включает две боковины, днища с пальцами, выгрузным клапаном и решеткой. Копнитель укомплектован соломонабивателем - и половонабивателем для наполнения камеры, для выгрузки копен — предохранительно-выгружающим устр-вом и мех-змом принудительного закрытия клапана.
Зубья граблин соломонабивателя с вращением коленвала двигаются на траектории, в форме эллиптической кривой, захватывая солому, с клавишей соломотряса, и отправляют ее в камеру. Подпрессовочная камера уменьшается к выходной ее части и солома сжимается и в этом сост. сбрасывается в камеру. Консольные брусья гребенки не позволяют расширяться.

Половонабиватель

Как и соломонабиватель служит подачи половы и сбоины в переднюю часть, из-за этого полова и сбоина не перемешиваются с соломой. Для сброса воздуха в заполненном копнителе предусмотрены люки.
Степень прессовки соломы в камере ограничивают макс. вращ. моментом, на который отрегулирована предохранительная муфта, установленная на валу привода. С переполнением копнителя срабатывает муфта выключая привод. С заполнением копнителя соломой датчик отклоняется назад и достигая верхней точки, активирует электрозолотник гидрораспределит. так, чтобы масло из ГС может поступает в ГЦ. При этом рычаг через тягу , рычаг и тягу отводит защелку, удерживающую клапан и днище, и включает мех-зм выгрузки копны. Днище проворачивается и с помощью тяги открывает клапан. Пальцы спускаются на поле, солома сцепляется со стерней, пальцы убираются из-под копны, тем самым оставляют копну (во время выгрузки копны комбайн находится в движении). Датчик сходит с верха копны и включает гидроцилиндры, возвращающие дно и клапан в закрытое положение. В основном датчик применяют для выгрузки первого рядя копен.
Регулировки копнителя производится след образом. Вращая стяжки делают зазор меж задней кромкой лотка и передней кромкой днища получался в пределах 10-40 мм. Во время натяжки пружины , нужно следить чтобы ее длина в условии закрытого днища не превышала 630 мм. Крюк защелки должен свободно входить в зацеп заднего клапана. С этой целью и регулируются длины тяг.
Перемещая щиток сброса соломы зазор меж щитками и клавишами и меж щитком и зубом граблины принимает значение от 5 до 10 мм).
Объем копны изменяется положением скоб электромагнитов датчика сигнализатора заполнения копнителя. Во время уборок влажной хлебной массы с подгоном и сорняками скобу крепят соот. минимальному объему копны, а в случае уборки хлебов с нормальной влажностью соот. максимальному объему копны).

Показано 1 - 12 из 12
